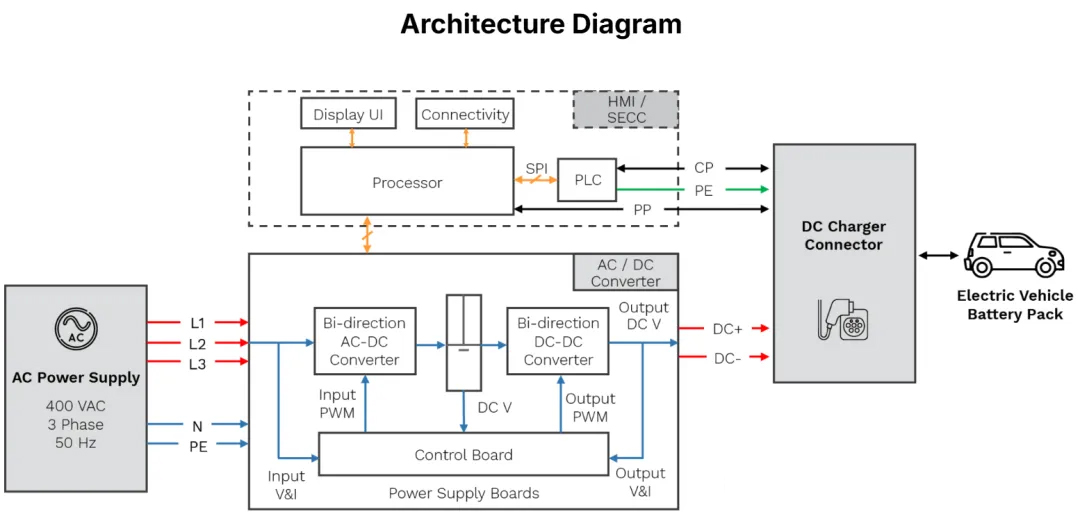

1. 電気トポロジー図
2.充電システムの充電制御方法
1) 12V DC電源を手動でオンにしてEVCCを電源オン状態にするか、EV充電ガンに挿入されます電気自動車充電ドックEVCC が初期化されます。
2) EVCC の初期化が完了すると、充電ドックの CP キャリアの検出を開始します。
3) CPキャリア周波数が1kHzでない場合、CPキャリア周波数の検出を継続します。検出から20秒経過してもCPキャリア周波数が1kHzでない場合、EVCCはスリープモードに入ります。
4) CPキャリア周波数が1kHzの場合、充電ドックのCP信号端子のデューティサイクルを検出します。
5) CP信号端子のデューティサイクルが5%になると、EVCCはBMSにA+ハイレベル信号を出力し、BMSを起動します。その後、EVCCと充電パイルのSECCはPLC通信ハンドシェイクを実行します。ハンドシェイクが失敗した場合は、ステップ2に戻ります。ハンドシェイクが成功した場合は、充電プロセスに入ります。
6) CPデューティサイクルが8%～97%の場合、EVCCはBMSを起動するためにA+ハイレベル信号を出力します。その後、EVCCはBMSにAC充電要求を送信します。
7) BMS が AC 充電を許可する場合、BMS は AC 充電確認を EVCC に送信し、AC 充電プロセスを開始します。
8) BMSがAC充電を許可しない場合、BMSへのAC充電要求の送信時間が20秒を超えるかどうかを計算します。20秒を超えない場合は、BMSにAC充電要求を再送信します。20秒を超える場合は、AC充電プロセスが終了します。
9) CPデューティサイクルが5%でも8%～97%でもない場合、CPデューティサイクルの検出に要した時間が20秒を超えるかどうかを計算します。20秒を超えない場合は、CPキャリア検出ステップに戻って処理を行います。20秒を超える場合は、充電処理を終了します。
ステップ 5 の PLC 通信ハンドシェイク プロセスには、SLAC プロセス、SDP プロセス、および TCP 接続の確立が含まれます。
充電プロセスは次のとおりです。
a. EVCCとSECCはV2Gメッセージ交換を開始します。その後、SECCは、サポートされているアプリケーションプロトコルのハンドシェイクフェーズ中のEVCCの要求メッセージと、EV充電ステーションEVCCのステータスは、DIN70121またはISO15118の充電プロトコルを使用するかどうかを決定します。さらに、サポートされているアプリケーションプロトコルのハンドシェイクフェーズで、EVCCはサポートされているプロトコルの優先度をSECCに送信します。異なるSECCは異なるため、電気自動車充電ステーションEVCCは異なる充電プロトコルをサポートしています（DIN70121とISO15118の両方をサポートするものもあれば、どちらか一方しかサポートしないものもあります）。SECCが両方をサポートしている場合、EVCCがサポートする優先度の高いプロトコルを選択します。SECCがどちらか一方のプロトコルのみをサポートしている場合、充電プロセス中に対応するプロトコルのみを選択できます。
b. SECCがDIN70121プロトコルを選択した場合、電気自動車充電ステーションそして電気自動車DC充電を開始します。
c. SECCがISO 1511…5.1.1.8プロトコルを選択した場合、V2GEVCC と SECC 間のメッセージ交換が ServiceDiscovery フェーズに達すると、SECC は EVCC に支払い方法、エネルギー転送方法、サービス ID、およびサービス タイプを通知します。
d. その後、EVCCとSECC間のV2Gメッセージ交換がPaymentServiceSelectionフェーズに達し、EVCCが支払い方法として外部支払いを選択すると、EVCCとSECCはEIM外部認証モードに入ります。EVCCが支払い方法として契約支払いを選択した場合、EVCCとSECCはPNCプラグアンドチャージ認証モードに入ります。
e. EVCC と SECC が外部認証モードに入り、ChargeParameterDiscovery フェーズに対話する場合、EVCC が要求したエネルギー転送方法 PEVRequestedEnergyTransfer が AC であれば、AC 充電 EIM メッセージ セット (つまり、EIM AC 充電) を実行します。EVCC が要求したエネルギー転送方法 PEVRequestedEnergyTransfer が DC であれば、DC 充電 EIM メッセージ セット (つまり、EIM DC 充電) を実行します。
f. EVCC と SECC がプラグアンドチャージ認証モードに入り、ChargeParameterDiscovery ステージに対話する場合、EVCC が要求したエネルギー転送方法 (PEVRequestedEnergyTransfer) が AC であれば、AC Charging PNC メッセージ セット (つまり、PNC AC 充電) を実行します。EVCC が要求したエネルギー転送方法 (PEVRequestedEnergyTransfer) が DC であれば、DC Charging PNC メッセージ セット (つまり、PNC DC 充電) を実行します。
ステップ 7 の AC 充電プロセスは次のとおりです。
a. EVCCは、AC充電電流制限メッセージと充電開始要求メッセージをBMSに周期的に送信します。BMSが「充電開始許可」メッセージを応答すると、EVCCとBMSは充電サイクルフェーズに入ります。
b. 充電サイクルフェーズでは、EVCC は AC 充電電流制限メッセージと充電停止要求メッセージを BMS に周期的に送信します。
c. バッテリーが完全に充電されるか、充電停止条件が満たされると、BMS は EVCC に充電停止メッセージを送信し、EVCC は電源オフプロセスに入り、充電を終了します。

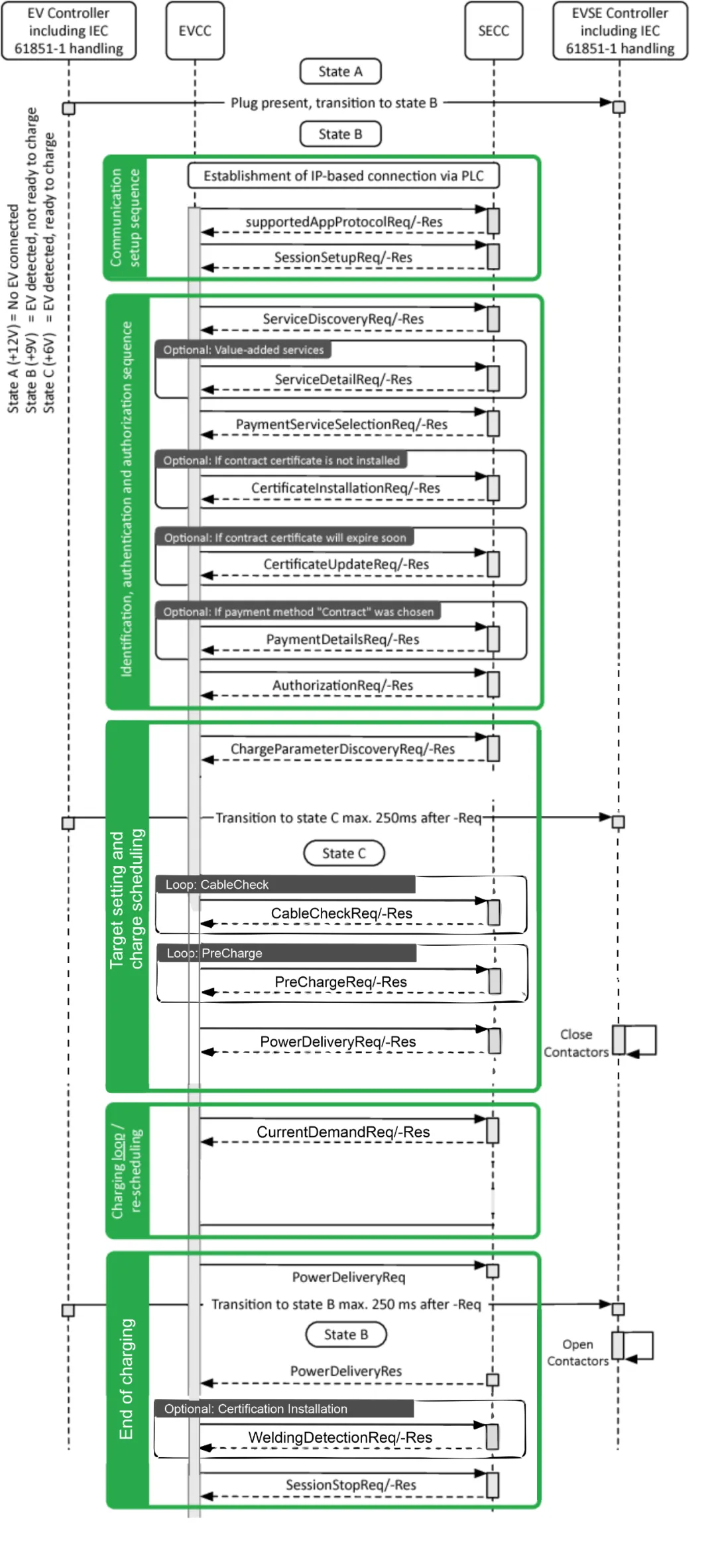

3. CCS通信フローチャート

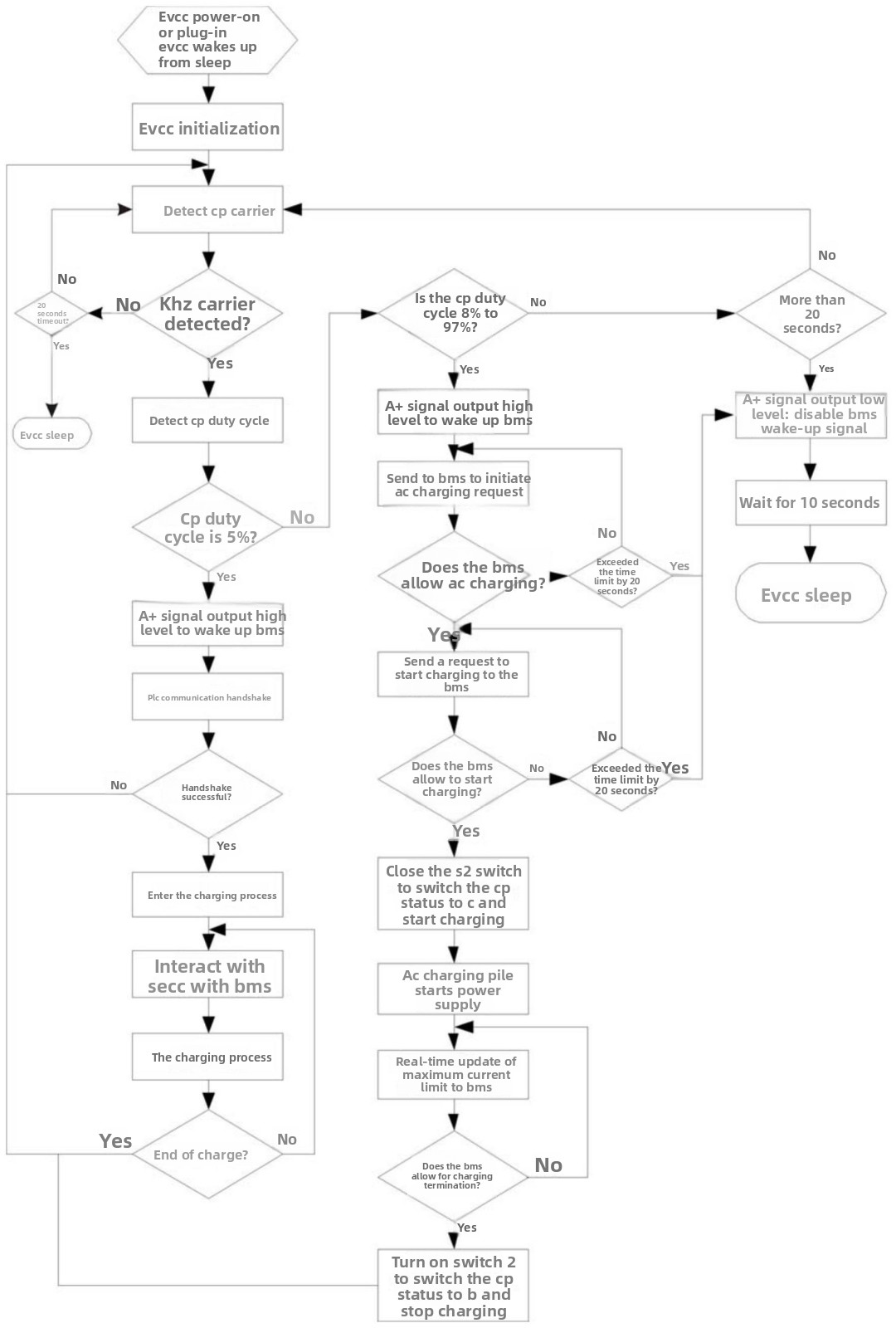

4. プログラムフローチャート
投稿日時: 2025年12月12日
